Voltar Controlador TDS 300

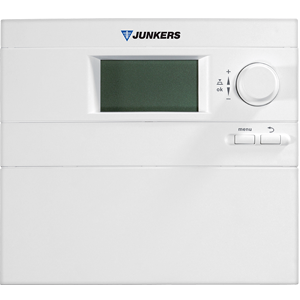

Controlador TDS 300
Sistemas Solares Térmicos
Permite ao mesmo tempo, medir a energia fornecida pelo sistema solar (quando se liga ao caudalímetro de impulsos WMZ 3).
Controlador solar multifunções por diferencial de temperatura.
• Até três aplicações em simultâneo:
- 8 entradas para sondas de temperatura NTC.
- 1 entrada para ligação de um caudalímetro para medição da energia fornecida pelo sistema.
- 2 saídas triac (limitador de intensidade de corrente (A)).
- 3 saídas 230 V / 50 Hz
• Display LCD iluminado e animado.
• 27 sistemas pré-configurados com pictogramas, indicação de temperaturas, códigos de erro, modo de funcionamento e estado da bomba.
• Possibilidade de ativar o modo de redução das consequências da estagnação da instalação.
• Anti-gelo eletrónico.
• Possibilidade de trabalhar com velocidade variável nas bombas e ajuste da zona de modulação.
• Ajuste do diferencial de temperatura.
• Seleção da temperatura máxima na acumulação e nos coletores.
• Dimensões: 190 x 170 x 50mm.
• Montagem na parede.
• Inclui duas sondas de temperatura NTC.
Dados técnicos
| Modelo | TDS 300 |
|---|---|
| Dimensões (mm) | |
| Altura | 170 |
| Largura | 190 |
| Espessura | 50 |
| Índice de proteção (DIN40050) | IP20 |
| Alimentação Elétrica Tensão (AC) | 230V - 50Hz |
| Entradas Temperatura | 8 |
| Saídas Bombas | |
| Consumo máximo | 1,1 A |
| Potência | 250 W |
| Tensão (AC) | 230v - 50Hz |
| Qt. | 2 |
| Válvulas Tensão (AC) | 230V - 50Hz |
| Válvula 3 vias (Qt.) | 3 |
