S-ZB

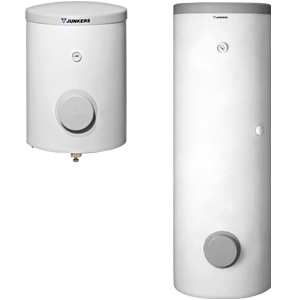

Depósito de uma serpentina

A gama de depósitos de uma serpentina S-ZB, é a solução mais fácil e eficiente para os projetos de energia solar.

  • Com capacidade desde os 75 litros até aos 750 litros, a gama de depósitos S-ZB adapta-se a qualquer necessidade.
  • Todos os depósitos desta gama, são fabricados com materiais de 1ª qualidade, como o vitrificado de acordo com a norma DIN 4753, e chapa de aço, o que lhes permite suportar pressões de 10 bar e temperaturas de 95ºC em contínuo no circuito secundário de A.Q.S.
  • Toda a gama, a partir dos 120 litros, permite a instalação de resistência elétrica como apoio, através de ligação roscada de 1 ½".

Capacidades de 75, 90, 120, 160, 200, 300, 400, 500 e 750 litros

A classificação energética indicada na imagem poderá diferir consoante a capacidade ou modelo do aparelho. Consulte a classificação de cada modelo no separador: Dados técnicos.


Folha de dados do produto
Adicionar produto à lista de notas


• Depósitos com vitrificado de elevada qualidade, aptos para a preparação de A.Q.S., capazes de suportar até 95ºC em contínuo.

• Dimensões otimizadas para favorecer a estratificação no seu interior, melhorando o rendimento do sistema solar.

• Ampla gama de modelos.

• A relação altura/diâmetro favorece a estratificação.

• Ânodo de magnésio de proteção em toda a gama.

• Isolamento de espuma rígida livre de CFC's nos depósitos entre os 75 e 500 litros.

• Isolamento de espuma suave no acumulador de 750 litros, que é fornceido desmontado para permitir a passagem do depósito em portas de 80cm.

• Baínha para medição da temperatura na parte de baixo do depósito, o que otimiza o rendimento do sistema solar.

• Ligação para a resistência elétrica (G 1 ½") por cima da serpentina (à excepção dos modelos de 75 e 90 litros), o que beneficia o rendimento do sistema solar.

• Fácil manutenção devido à boca de fácil acesso.

• Termómetro instalado em toda a gama.

• Estes depósitos incluem válvula de segurança e de retenção.



Aquecimento central e águas quentes sanitárias por acumulação

Dados técnicos

Modelo
S-ZB Solar - Possibilidade de incorporar resistência elétrica*
  75 90 120 160
Classe Eficiência Energética
Dimensões (mm)
Altura 675 735 922 1172
Diâmetro 540 540 540 540
Isolamento
Espessura Isolamento (mm) 45 45 45 45
Condutibilidade Térmica (λW/m.K) 0,034 0,034 0,034 0,034
Espessura equivalente** (mm) 53 53 53 53
Características Gerais
Volume útil (L) 77 86 115 153
Permutador Inferior
Tipo Serpentina
volume de serpentina (litros) 2,7 2,7 2,7 4,8
Superfície de permuta (m2) 0,4 0,4 0,4 0,69
Potência máxima de permuta (kW) 11,2 11,2 11,2 19,3
Outra características
Peso vazio (Kg) 32 37 42 54
Temperatura máx. de acumulação de A.Q.S. (ºC) 95
Pressão máx. de serviço de A.Q.S. (bar) 10
Perdas de energia (kWh/d) 1,11 1,3 1,5 1,68
* Os depósitos de 75 e 90 litros não têm possibilidade de incorporar resistência elétrica.
** Isolamento equivalente a um com condutibilidade térmica de 0,04 W/(m.k) a 20ºC.
Modelo
S-ZB Solar - Possibilidade de incorporar resistência elétrica*
  200 300 400 500 750
Classe Eficiência Energética
Dimensões (mm)
Altura 1432 1794 1591 1921 2050
Diâmetro 540 600 700 700 950
Isolamento
Espessura Isolamento (mm) 45 50 50 50 100
Condutibilidade Térmica (?W/m.K) 0,034 0,034 0,034 0,034 0,04
Espessura equivalente** (mm) 53 59 59 59 59
Características Gerais
Volume útil (L) 195 295 379 465 736
Permutador Inferior
Tipo Serpentina
volume de serpentina (litros) 4,8 6,3 8,3 10,2 16,4
Superfície de permuta (m2) 0,69 0,92 1,21 1,48 2,37
Potência máxima de permuta (kW) 19,3 25,8 33,9 41,4 49,8
Outra características
Peso vazio (Kg) 67 97 108 128 210
Temperatura máx. de acumulação de A.Q.S. (ºC)
Pressão máx. de serviço de A.Q.S. (bar)
Perdas de energia (kWh/d) 2,3 2,1 2,6 3 3,2
** Isolamento equivalente a um com condutibilidade térmica de 0,04 W/(m.k) a 20ºC.
